tecnología de 300nm3/H PSA para la generación del oxígeno

Planta médica e industrial del precio del generador del oxígeno del PSA del oxígeno

Descripción

El generador del oxígeno de la adsorción del oscilación de la presión es un equipo automático para separar el oxígeno del aire usando el tamiz molecular de la zeolita como adsorbente y usar el principio de adsorción de la presión y de desorción de la presión. La zeolita es una clase de material poroso de la adsorción procesado por un proceso especial, el superficial y lleno interno de microporos adsorbente granular esférico, era amarillo claro.

Parámetro

Composición:

1. Compresor de aire

Como el equipo de poder de la fuente de aire del generador del nitrógeno del PSA, el compresor de aire se selecciona generalmente: máquina del tornillo, centrifugadora, proporcionar el suficiente aire comprimido para que el generador del nitrógeno asegure la operación normal del generador del nitrógeno.

2. El tanque del almacenador intermediario

La función del tanque de almacenamiento es proteger, estabilizarse y refrescarse abajo; de tal modo reduciendo la fluctuación de la presión de sistema, completamente quitando las impurezas del aceite y del agua a través de la válvula de desagüe inferior, de modo que el aire comprimido pueda pasar suavemente a través del componente de la purificación del aire comprimido, asegurando la operación confiable y estable del equipo.

3. Dispositivo de la purificación del aire comprimido

El aire comprimido del tanque del almacenador intermediario primero se pasa en el dispositivo de la purificación del aire comprimido. El aire comprimido primero quita la mayor parte del aceite, el agua y el polvo por el removedor de gran eficacia del aceite, y después pasa a través del secador de helada enfriar más lejos y quitar el agua, y el filtro fino quita el aceite y el polvo. Y la purificación profunda es realizada por el filtro fino que sigue. Según las condiciones de trabajo del sistema, Hande diseñó especialmente un sistema del desengrasador del aire comprimido para prevenir la penetración posible del aceite del rastro y para proporcionar la suficiente protección para el tamiz molecular. El componente riguroso diseñado de la purificación del aire asegura la vida de servicio del tamiz molecular de la zeolita, y el aire limpio tratado por este componente se puede utilizar para el gas del instrumento.

4. El tanque del arte del aire

La función del tanque de almacenamiento de aire es reducir la pulsación del flujo de aire y desempeñar un papel que protege; de tal modo reduciendo la fluctuación de la presión de sistema, de modo que el aire comprimido pueda pasar suavemente a través del componente de la purificación del aire comprimido, para quitar completamente las impurezas del aceite y del agua y reducir la carga del dispositivo subsiguiente de la separación del oxígeno y del nitrógeno del PSA. Al mismo tiempo, cuando se cambia la torre de la adsorción, también proporciona una gran cantidad de aire comprimido para el oxígeno del PSA y el dispositivo de la separación del nitrógeno para aumentar rápidamente la presión en poco tiempo, de modo que la presión en la torre de la adsorción suba rápidamente a la presión de trabajo, asegurando el equipo es confiable y estable. funcionamiento.

5. Dispositivo de la separación del oxígeno y del nitrógeno

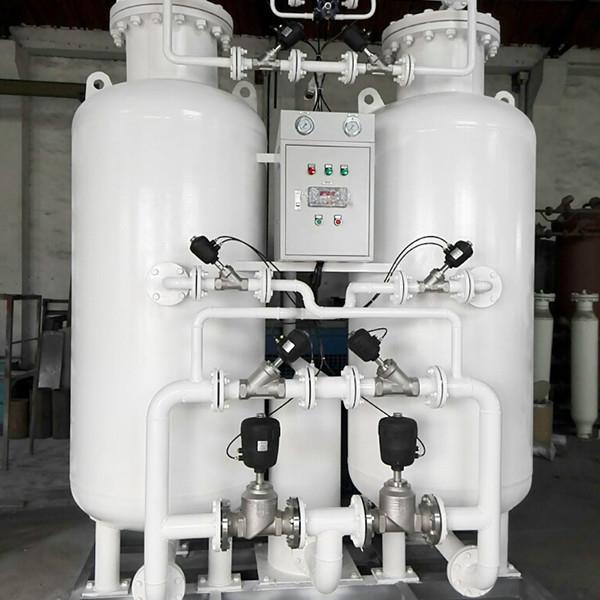

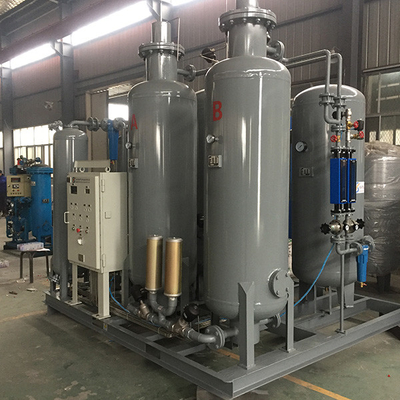

Hay dos torres de la adsorción, A y B, equipados de los tamices moleculares para los generadores del oxígeno. Cuando el aire comprimido limpio incorpora el final de la entrada de la torre y de los flujos de A al extremo del mercado a través del tamiz molecular, el nitrógeno es fijado por adsorción por él, y el oxígeno del producto fluye hacia fuera del extremo del mercado de la torre de la adsorción. Después de un periodo de tiempo, el tamiz molecular en la torre A se satura con la adsorción. En este tiempo, la torre A corta automáticamente la adsorción, y flujos del aire comprimido en la torre B para absorber el nitrógeno y para producir el oxígeno, y regenera el tamiz molecular de la torre A. La regeneración del tamiz molecular es observada rápidamente cayendo la torre de la adsorción a la presión atmosférica para quitar el nitrógeno fijado por adsorción. Las dos torres alternativamente realizan la adsorción y la regeneración para terminar la separación de oxígeno y de nitrógeno, y continuamente el oxígeno de la salida. Los procesos antedichos todos son controlados por un regulador programable de la lógica (PLC). Cuando la pureza del oxígeno en el extremo del mercado se fija al valor determinado, los actos del programa del PLC para abrir la válvula de respiradero automática para expresar automáticamente el oxígeno incompetente, cortan el flujo de oxígeno incompetente al punto del gas, y utilizan un silenciador para reducir el ruido a 78dBA abajo cuando se expresa el gas.

6. El tanque del proceso de oxígeno

El tanque del almacenador intermediario del oxígeno se utiliza para equilibrar la presión y la pureza del oxígeno separado del sistema de la separación del nitrógeno-oxígeno para asegurar una fuente continua estable de oxígeno. Al mismo tiempo, después de que se cambie la torre de la adsorción, recargará la parte de su propio gas de nuevo a la torre de la adsorción, por una parte, ayuda a la torre de la adsorción a aumentar la presión, y por otra parte, también desempeña un papel en la protección de la capa de la cama, que juega un proceso muy importante en la operación del equipo. Papel favorable.
