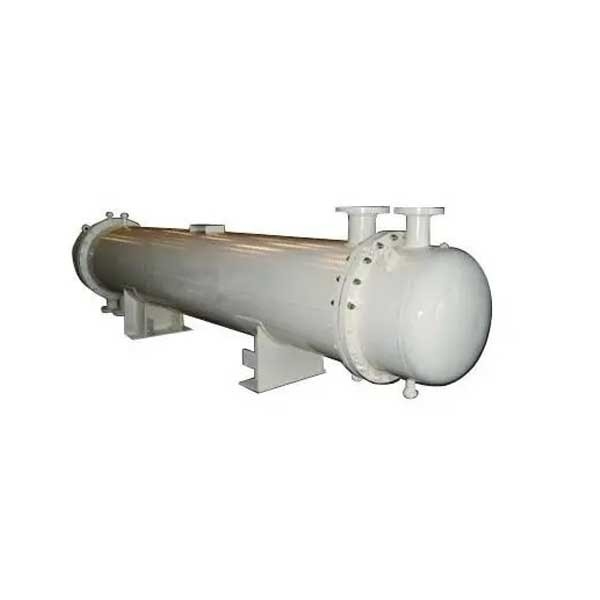

Paquete de acero inoxidable doble del cambiador de la hoja de tubo SS304 316L 1400m m

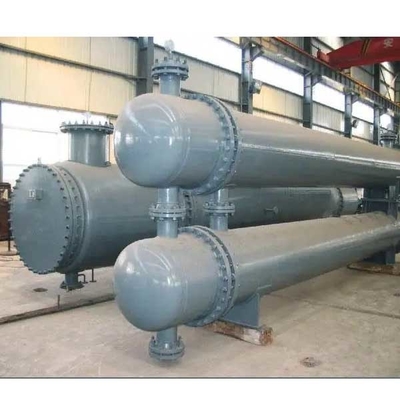

Cambiador de calor doble de acero inoxidable de las Tubo-hojas

Descripción

Un cambiador de calor del doble-tubo es un dispositivo que transfiere la parte del calor del líquido caliente al líquido frío, también conocido como cambiador de calor. Ocupa una posición importante en sustancia química, petróleo, poder, comida y muchas otras producciones industriales. En la producción química, los cambiadores de calor se pueden utilizar como calentadores, los refrigeradores, los condensadores, los evaporadores y los reboilers, etc., y son ampliamente utilizados.

Parámetro

Características estructurales

1. El vaciar completo es el diseño dominante de cambiador de calor de la hoja de tubo doble para evitar el agua farmacéutica residual;

2. Asegúrese de que el material en el lumen esté vaciado y no tenga completamente ningún residuo, que puede reducir y prevenir con eficacia la reproducción estática de colonias y el riesgo de contaminación microbiana;

3. Para los lúmenes del dual-flujo, es necesario considerar controlar el flujo mezclado causado por la conexión que vacia entre los lúmenes dentro de una gama limitada;

4. Combinado con el método in situ de la instalación, puede ser vertical u horizontal (cuesta de 5 ‰);

prueba de presión

(1) después de la extensión de la fuerza de la hoja de tubo interno y del tubo del intercambio de calor, la prueba de presión de agua se realiza en el lado de la cáscara. Después de que se califique la prueba de presión de agua, se realiza la prueba de la tirantez del aire. Después de pasar la inspección, la conexión y el montaje de la hoja de tubo externa y del tubo del intercambio de calor serán realizados.

(2) después de la soldadura de la fuerza (soldadura al arco de argón) + la conexión de la extensión de la hoja de tubo externa y del tubo del intercambio de calor está montada, la junta soldada con autógena se sujeta a la prueba de penetración después de la soldadura.

(3) la prueba de presión de agua se realiza en el proceso líquido de la acumulación. Después de que se califique la prueba, se realiza la prueba de la tirantez del aire.

(4) la prueba de salida del amoníaco se realiza en el lado de la cáscara, y la prueba de salida del amoníaco se realiza en el puerto de la descarga del lado líquido de la acumulación para comprobar la junta de la conexión entre la hoja de tubo externa y el tubo del intercambio de calor.

(5) después de que el montaje de la caja del tubo se termine, la prueba de presión de la presión y de agua se realiza en el lado del tubo.
