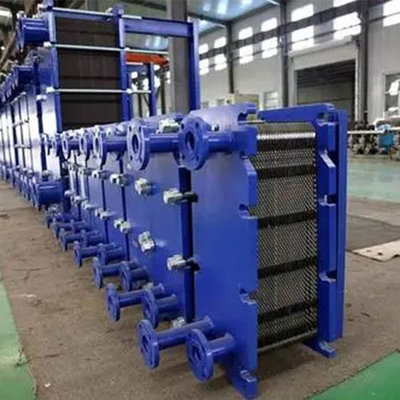

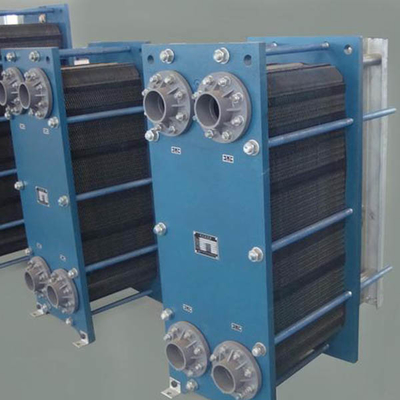

Tipo de placa soldado fibra comprimida corrosión anti del cambiador de calor

Intercambiador de calor de placas soldadas de alta calidad y bajo precio con CE

Descripción

El intercambiador de calor de placas tiene una variedad de combinaciones de trayectorias de flujo, todas las cuales se realizan mediante diferentes placas de inversión y diferentes métodos de montaje. La combinación de trayectorias de flujo se divide en flujo único, flujo múltiple y flujo mixto, y debe seleccionarse de acuerdo con los requisitos del proceso. En general, los medios con una diferencia de temperatura superior a 1,8 veces la diferencia de temperatura media logarítmica deben adoptar flujo múltiple. La velocidad de flujo entre placas es de 0,3-0,5 m/s. Si el flujo es demasiado pequeño, se deben utilizar flujos dobles o múltiples.

Parámetro

Características estructurales del intercambiador de calor de placas:

1. El grupo de placas incluye un cierto número de placas de transferencia de calor, que se determinan de acuerdo con las necesidades del área de transferencia de calor.

2. La junta en la placa asegura que los canales de flujo estén sellados entre sí. Las juntas también determinan la dirección del flujo de fluido en el intercambiador de calor.

3. El marco se sujeta a la placa con pernos de fijación.

4. La interfaz para los medios de entrada y salida suele estar en la placa de compresión fija del intercambiador de calor. En el caso de múltiples canales, el puerto de conexión debe estar en la placa de compresión fija.

5. Las placas adyacentes forman corredores para los medios calientes y fríos respectivamente. Si los dos medios tienen el mismo número de canales de flujo, se puede lograr un flujo a contracorriente del 100%.
