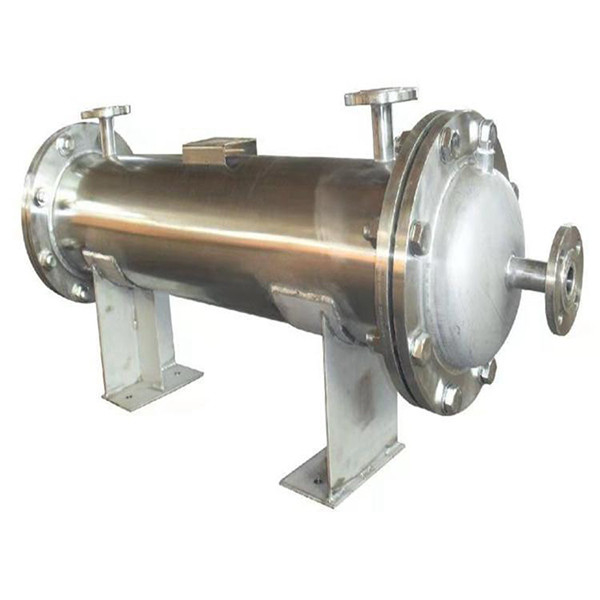

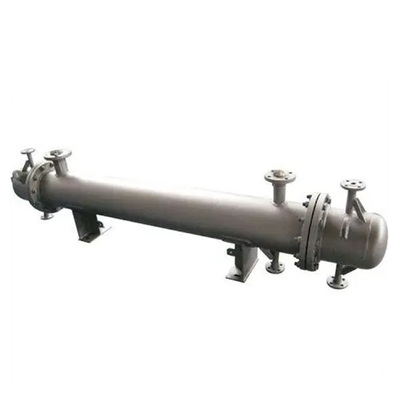

Acero 2.5MPA 0.4MPA de Sus304 Shell Tube Heat Exchanger Stainless

Sus304 acero inoxidable de alta presión Shell And Tube Heat Exchanger

Descripción

El cambiador de calor de Shell y del tubo en el intercambio de calor allí es dos clases de líquido, un flujo en el tubo, el movimiento se llama el tubo; Uno fluye fuera del tubo y su movimiento se llama lado de la cáscara. La pared del paquete de tubo es la superficie de la transferencia de calor. Para mejorar el coeficiente de transferencia de calor del líquido fuera del tubo, algunas placas de bafle transversales están instaladas generalmente en la cáscara. El bafle puede no sólo prevenir el cortocircuito flúido, aumenta la velocidad flúida, pero también forzar el líquido para cruzar el paquete de tubo según la ruta especificada por varias veces, para aumentar el grado de turbulencia grandemente. El bafle de uso general tiene dos clases de forma circular y la forma del disco, el anterior es un líquido más ampliamente utilizado en el tubo que cada uno a través del paquete de tubo se llama un tubo, cada uno a través de la cáscara se llama una cáscara. Para mejorar la velocidad del líquido en el tubo, las divisiones apropiadas se pueden fijar en las cabezas en ambos extremos para dividir todos los tubos en varios grupos por término medio. De esta manera, el líquido puede pasar a través solamente de la parte del tubo y de nuevo al paquete varias veces a la vez, llamó el multipipe. Semejantemente, para mejorar el flujo fuera del tubo, el bafle longitudinal se puede instalar en la cáscara para hacer el paso flúido a través del espacio de la cáscara varias veces, llamadas paso de multi-SHELL. En el cambiador de calor del tubo, la temperatura del paquete de la cáscara y de tubo es diferente debido a la diversa temperatura flúida dentro y fuera del tubo.

Parámetro

Precauciones

La prueba hidráulica de la cáscara y del cambiador de calor del tubo se equipa de un puerto de extractor. Durante la prueba, el cambiador de calor se debe llenar del líquido, y el gas interno debe ser descargado. La superficie del cambiador de calor se debe mantener seca. Cuando la temperatura de la pared del cambiador de calor está cercana a la temperatura líquida, la presión se puede aumentar lentamente a la presión del diseño. Fue confirmado que no había salida después de que la presión fuera mantenida en la presión de prueba especificada, mientras que la presión fue comprobada para saber si hay 30 minutos y entonces 80% de la presión de prueba del cambiador de calor era escaso. Durante la inspección, la presión debe ser garantizada. Guardándola la misma manera, presión continua no se debe utilizar para mantener la misma presión de prueba. Los pernos de sujeción no se deben comprimir con la presión.
