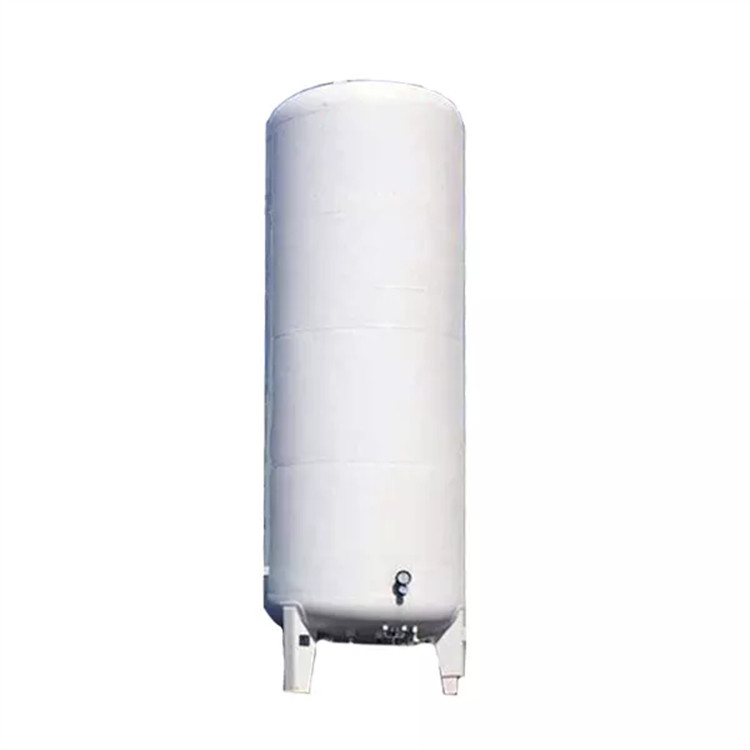

El tanque de almacenamiento criogénico del hidrógeno del cilindro de gas líquido

1) Cuerpo del tanque: un recipiente del reactor que consiste en un envase interno, una cáscara externa y una capa del aislamiento térmico.

2), el envase interno (el material es generalmente acero inoxidable): el tanque interno que almacena el líquido criogénico y puede soportar la presión de funcionamiento. Incluya generalmente: cilindro, cabeza, boca del arte, anillo del refuerzo de la presión externa, etc.

3) Shell (hizo generalmente del acero de carbono o del acero poco aleado): un envase hermético que forma y protege el espacio del aislamiento del vacío. Generalmente, incluye: el cuerpo del cilindro, cabeza, anillo del refuerzo de la presión externa, lleva la junta de la por-pared del tubo, el estirón de elevación, la ayuda, el etc.

4) Capa intermediaria: refiere al espacio cerrado formado entre el envase interno y la cáscara externa. Generalmente, incluye: material de aislamiento térmico (arena de la polvo-perla del vacío), envase interno y miembro de conexión de la ayuda de la cáscara externa, y tubo evacuado del flujo.

5) El sistema de tubería incluye generalmente: tubo de la descarga y del respiradero de la seguridad, tubo de la ventaja del indicador de nivel de líquido de la presión diferenciada, tubo líquido lleno del indicador (tubo de desbordamiento), tubo de entrada líquido, entrada líquida del sobrealimentador, tubo del mercado de aire, tubo de bombeo. tubo de vacío, etc.
