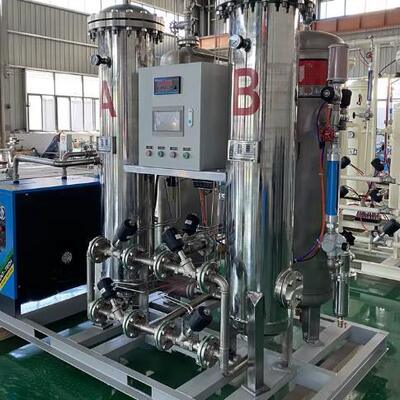

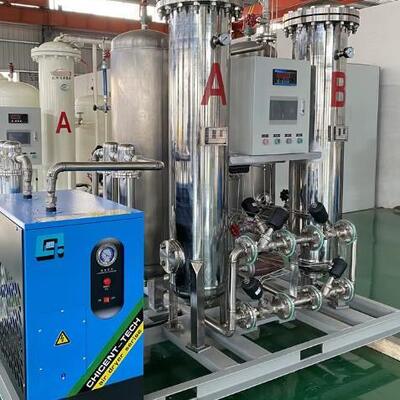

Generador de Nitrógeno PSA Marino para Inertización del Espacio de Aislamiento de Transportadores de GNLGenerador de nitrógeno PSA marino es un Equipo de Generación de Gas Nitrógeno especializado diseñado para transportadores de GNL, embarcaciones en alta mar y plataformas de ingeniería marina. Se utiliza principalmente para la inertización del espacio de aislamiento, la protección de tanques de carga, la purga de tuberías y la prevención de incendios.
Para los transportadores de GNL, el nitrógeno de alta pureza es esencial para mantener un entorno libre de oxígeno en los espacios de aislamiento y evitar la formación de mezclas de gases explosivos. Este Generador de nitrógeno de alta pureza proporciona un suministro continuo de nitrógeno con pureza y presión controladas, lo que garantiza la seguridad operativa durante la navegación, la carga, la descarga y el mantenimiento.
Como un altamente confiable y eficiente diseñado para entornos marinos exigentes. Al utilizar la completo, la unidad integra la compresión de aire, la purificación de aire de grado marino, la separación por adsorción y el control inteligente en una estructura compacta adecuada para la instalación a bordo.
Parámetros Técnicos Principales
| Capacidad (Nm³/h) |
Pureza (%) |
Longitud (mm) |
Ancho (mm) |
Altura (mm) |
Peso (kg) |
Tamaño de entrada (DN) |
Tamaño de salida (DN) |
| 5 | 99 | 1000 | 1000 | 1640 | 380 | DN15 | DN15 |
| 99.9 | 1000 | 1000 | 1640 | 380 | DN15 | DN15 |
| 99.99 | 1300 | 1100 | 1400 | 560 | DN15 | DN15 |
| 99.999 | 1300 | 1100 | 1400 | 560 | DN15 | DN15 |
| 20 | 99 | 1450 | 1300 | 1450 | 700 | DN20 | DN15 |
| 99.9 | 1500 | 1400 | 2030 | 900 | DN25 | DN20 |
| 99.99 | 1500 | 1500 | 1700 | 1000 | DN25 | DN15 |
| 99.999 | 1600 | 1450 | 1950 | 1400 | DN25 | DN15 |
| 50 | 99 | 1600 | 1400 | 2100 | 1100 | DN25 | DN20 |
| 99.9 | 1700 | 1500 | 2100 | 1300 | DN25 | DN15 |
| 99.99 | 1700 | 1550 | 2160 | 1500 | DN40 | DN25 |
| 99.999 | 2000 | 1800 | 2500 | 2300 | DN40 | DN40 |
| 100 | 99 | 1600 | 900 | 2230 | 1050 | DN40 | DN50 |
| 99.9 | 1800 | 1750 | 2250 | 1400 | DN40 | DN25 |
| 99.99 | 2100 | 1950 | 2250 | 2700 | DN40 | DN40 |
| 99.999 | 2200 | 1300 | 2900 | 3300 | DN65 | DN40 |
| 150 | 99 | 1800 | 1150 | 2200 | 1400 | DN40 | DN25 |
| 99.9 | 2100 | 1200 | 2250 | 2200 | DN40 | DN40 |
| 99.99 | 2200 | 1300 | 2700 | 3200 | DN50 | DN40 |
| 99.999 | 2200 | 1500 | 3100 | 4400 | DN80 | DN50 |
| 200 | 99 | 2000 | 1150 | 2300 | 1700 | DN40 | DN25 |
| 99.9 | 2100 | 1200 | 2500 | 2200 | DN40 | DN50 |
| 99.99 | 2200 | 1400 | 2850 | 4100 | DN65 | DN50 |
| 99.999 | 2200 | 1500 | 3000 | 4100 | DN65 | DN50 |
| 300 | 99 | 2200 | 1250 | 2620 | 2500 | 50 | 40 |
| 99.9 | 2100 | 1200 | 2500 | 2240 | 50 | 40 |
| 99.99 | 2200 | 1500 | 3400 | 4200 | 80 | 50 |
| 99.999 | 2200 | 1500 | 3400 | 4260 | 80 | 80 |
| 400 | 99 | 2200 | 1300 | 2900 | 3350 | 65 | 40 |
| 99.9 | 2200 | 1500 | 3050 | 4200 | 65 | 50 |
| 99.99 | 2200 | 1500 | 3400 | 4300 | 80 | 80 |
| 500 | 99 | 2200 | 1400 | 2850 | 4100 | 65 | 50 |
| 99.9 | 2200 | 1500 | 3400 | 4200 | 80 | 50 |
| 99.99 | 2200 | 1500 | 3400 | 4200 | 80 | 80 |
| 800 | 99 | 2200 | 1500 | 3400 | 4300 | 80 | 80 |
| 99.9 | 2200 | 1500 | 3400 | 4200 | 80 | 80 |
| 1200 | 99 | 2200 | 1500 | 3400 | 4300 | 80 | 80 |
Principio de funcionamiento de la planta de nitrógeno PSA
Generador de Nitrógeno PSA Marino para Inertización del Espacio de Aislamiento de Transportadores de GNLprincipio de funcionamiento de la planta de nitrógeno PSA se basa en la adsorción selectiva de moléculas de oxígeno utilizando tamices moleculares de carbono. El aire ambiente se comprime y pasa a través de un sistema de pretratamiento de grado marino para eliminar el aceite, la humedad y los contaminantes particulados.
El aire purificado entra en los recipientes de adsorción donde el oxígeno se adsorbe bajo presión, mientras que el nitrógeno pasa como gas producto. Cuando el adsorbente alcanza la saturación, la presión se reduce, liberando el oxígeno adsorbido. Al alternar entre ciclos de adsorción y regeneración, el sistema logra una adsorción por oscilación de presión para la generación de nitrógeno.
Esta probada tecnología PSA para la generación de nitrógeno forma una unidad PSA de nitrógeno altamente confiable, capaz de operar a largo plazo en entornos marinos.
Ventajas del Generador de Nitrógeno PSA Marino para Transportadores de GNL
Nitrógeno de alta pureza para la inertización del espacio de aislamiento
Los transportadores de GNL requieren niveles de oxígeno extremadamente bajos para evitar riesgos de incendio y explosión. Un Generador de nitrógeno de alta pureza garantiza una inertización eficaz de los espacios de aislamiento y los sistemas de carga.
Generación de nitrógeno in situ confiable
Con la generación de gas nitrógeno in situ, los buques ya no dependen de cilindros de nitrógeno o del suministro en tierra. Esto mejora significativamente la autonomía operativa y la seguridad en el mar.
Ahorro de energía y rentabilidad
Como un Generador de nitrógeno de ahorro de energía, el sistema PSA minimiza el consumo de energía al tiempo que proporciona nitrógeno continuo. Durante el ciclo de vida del buque, el precio del generador de nitrógeno PSA ofrece claras ventajas económicas en comparación con la logística de nitrógeno líquido.
Diseño modular y optimizado para el entorno marino
El diseño del Generador de nitrógeno modular permite una fácil instalación en un espacio limitado en la sala de máquinas. Se pueden combinar múltiples módulos en una Planta de nitrógeno PSA modular o Planta PSA N2 según el tamaño del buque y la demanda de nitrógeno.
A prueba de explosiones y resistente a la corrosión
Los entornos marinos requieren estrictos estándares de seguridad. El sistema está diseñado como un Generador de nitrógeno a prueba de explosiones con materiales resistentes a la corrosión, lo que lo hace adecuado como Generador de nitrógeno PSA marino dedicado.
Aplicaciones del Generador de Nitrógeno PSA en Transportadores de GNL
- Inertización del espacio de aislamiento utilizando el generador de gas nitrógeno PSA
- Protección del tanque de carga con generador PSA
- Purga y secado de tuberías con el apoyo de sistemas PSA de nitrógeno
- Sistemas de prevención de incendios utilizando el sistema de generación de nitrógeno PSA
- Embarcaciones en alta mar equipadas con Generador de nitrógeno PSA marino
- Suministro centralizado de nitrógeno a bordo de un fabricante profesional de plantas PSA de nitrógeno
Estas aplicaciones resaltan la importancia de las plantas PSA de nitrógeno en los sistemas de seguridad marina.
Selección de un fabricante de generadores de nitrógeno PSA marino
Elegir fabricantes de generadores de nitrógeno PSA confiables es fundamental para los transportadores de GNL y los proyectos marinos. Un fabricante de plantas de gas nitrógeno PSA calificado debe proporcionar:
- Experiencia probada en ingeniería marina con sistema PSA para nitrógenoComponentes certificados de clase marina
- Diseño de
- unidad PSA para la producción de nitrógeno estableSoluciones a prueba de explosiones y resistentes a la corrosión
- Capacidad de servicio global y soporte técnico
- Una
Fábrica de producción de PSA System N2 profesional garantiza la fiabilidad, la seguridad y el cumplimiento a largo plazo de las regulaciones marinas.Conclusión
El
Generador de Nitrógeno PSA Marino para Inertización del Espacio de Aislamiento de Transportadores de GNL es un Sistema de Generación de Nitrógeno PSA altamente confiable y eficiente diseñado para entornos marinos exigentes. Al utilizar la generación de nitrógeno por adsorción por oscilación de presión, esta Planta de Generación de Nitrógeno Tipo PSA proporciona nitrógeno continuo de alta pureza, esencial para la seguridad de los transportadores de GNL.
Ya sea instalado como un
generador de nitrógeno PSA independiente, una Planta PSA N2 Generador de Nitrógeno modular o una planta de nitrógeno PSA a bordo totalmente integrada, la tecnología PSA sigue siendo la solución más eficaz para la generación de nitrógeno in situ segura, económica y continua en aplicaciones de GNL y marinas.
Además del Generador de Nitrógeno PSA, también producimos Generadores de Oxígeno VPSA, Generadores de Oxígeno PSA, tanques de almacenamiento, intercambiadores de calor y otros productos. Si está interesado en los Sistemas de nitrógeno PSA u otros productos, no dude en enviar un correo electrónico a
