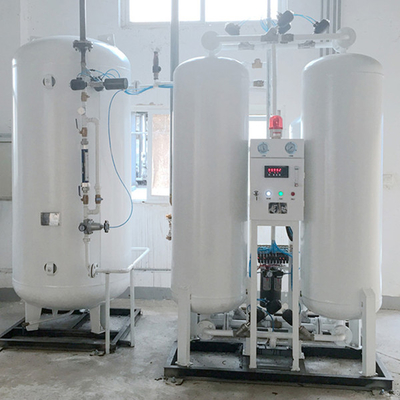

planta de gas del grado médico del PLC del generador del oxígeno de 25-200m3/H PSA

Generador rápido del oxígeno del PSA del grado médico de la entrega de la pureza elevada

Descripción

Generador del oxígeno del PSA: Después de que el aire crudo sea presurizado por el compresor de aire, el sistema del tratamiento previo del aire quita impurezas sólidas tales como aceite y polvo y la mayor parte del agua gaseosa, y entra en la torre de la adsorción equipada del tamiz molecular de la zeolita (ZMS), donde el nitrógeno, el dióxido de carbono y el vapor de agua son fijados por adsorción selectivamente por el adsorbente, y de los pasos del oxígeno a través de la torre de la adsorción, y el oxígeno es salida como gas del producto.

Especificaciones

estructura

El equipo de producción del oxígeno del PSA se compone principalmente del compresor de aire, del secador frío, del dispositivo de desengrase, del sistema de la adsorción, del tanque del almacenador intermediario del oxígeno y del sistema de control.

1. Compresor de aire: El compresor de aire proporciona el aire crudo para el sistema entero. Según la producción del gas del equipo de producción del oxígeno de la adsorción del oscilación de la presión, el compresor de aire que cumple las condiciones del diseño se selecciona para el suministro de aire.

2. Secador frío: Después del compresor de aire presuriza el aire de la materia prima, el aire comprimido de la temperatura alta y de la alta presión entra en el secador frío para el retiro del enfriamiento, de la sequedad y de la impureza, y el aire comprimido de la baja temperatura y de la alta presión se obtiene.

3. Dispositivo de desengrase: El dispositivo de desengrase quita la niebla del aceite en el aire comprimido en la baja temperatura y la alta presión para evitar que la niebla del aceite en el aire afecte a la vida del tamiz molecular de la zeolita.

4. Sistema de la adsorción: El sistema de la adsorción consiste en dos torres de la adsorción equipadas de las válvulas del adsorbente y de la tubería del tamiz molecular de la zeolita. El aire comprimido en la baja temperatura y la alta presión entra de la parte inferior de la torre A. Al atravesar la capa, el nitrógeno, el dióxido de carbono, el vapor de agua, el etc. adsorbentes en el aire se fijan por adsorción. El oxígeno se recoge al top de la torre de la adsorción a través de la cama de la adsorción como salida del gas del producto. Al mismo tiempo, la torre de B está en la condición de la regeneración. Cuando la torre de la adsorción para la adsorción está a punto de alcanzar la saturación de la adsorción, bajo ajuste del sistema de control, la baja temperatura y el aire de alta presión entra en la torre de B para comenzar la producción de la adsorción y del oxígeno. Las torres A y B alternativamente toman vueltas para alcanzar el propósito de la producción continua del oxígeno.

5. El tanque del almacenador intermediario del oxígeno: gas del producto de la tienda (oxígeno), y desempeñar un papel en la regulación del sistema entero de equipo.

6. Sistema de control: El ingeniero entra el programa de control desarrollado de antemano de la válvula en el regulador del PLC, ajusta la apertura y el cierre de cada válvula neumática a través de la válvula electromagnética, y realiza la adsorción y la regeneración del sistema de la adsorción dentro del tiempo especificado.
