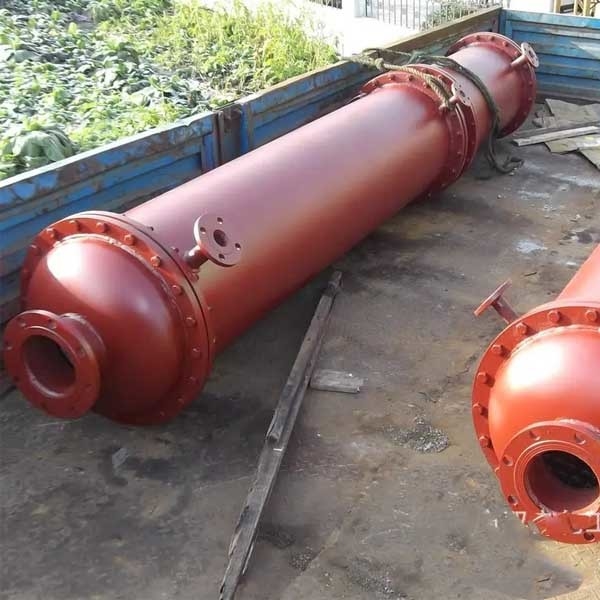

Shell And Tube Heat Exchanger neumática DN80 en forma de "U"

Cambiador de calor de la hoja de tubo doble del precio bajo y máquina del condensador

Descripción

El cambiador de calor del doble-tubo consiste en los tubos internos y externos concéntricos. Los líquidos calientes y fríos atraviesan el hueco entre el tubo interno y la vivienda, intercambiando calor simultáneamente. El tubo interno está conectado en serie con el U-tubo, y ambos extremos de la cubierta están conectados con el tubo recto. El cambiador de calor que encajona tiene las ventajas de la estructura simple, del área de transferencia de calor rápida, de la limpieza fácil, del desmontaje conveniente, del flujo conveniente y de la alta transferencia de calor.

Especificaciones

diseño

Para el cambiador de calor de la hoja de tubo doble, hay dos conceptos de diseño: uno es que el cambiador de calor de la hoja de tubo doble está utilizado para prevenir absolutamente la mezcla del medio entre la cáscara y el tubo, y se diseña para ser instalado en la cavidad entre las hojas de tubo internas y externas. La válvula de desagüe se utiliza para la observación y la descarga diarias cuando los escapes de la hoja de tubo interno, de modo que el medio en el lado de la cáscara sea aislado con eficacia con las hojas de tubo internas y externas de la dos-capa. Ésta es la razón principal de adoptar el tipo de la estructura de la hoja de tubo doble. Otro piensa que el cambiador de calor de la hoja de tubo doble se puede utilizar en el caso donde está grande la diferencia media de la presión entre el tubo y los lados de la cáscara, y un medio se diseña para ser añadido a la cavidad entre las hojas de tubo internas y externas para reducir la presión del medio entre el tubo y los lados de la cáscara. Diferencia. Éste es lo mismo que el solo cambiador de calor general de la hoja de tubo, que no se puede garantizar absolutamente para prevenir salida del orificio de la hoja de tubo externa. La cavidad del aislamiento entre las hojas de tubo doble es la diferencia principal de la estructura del solo cambiador de calor de la hoja de tubo (tal y como se muestra en de la figura, la cavidad del aislamiento no está conectada con el lado del tubo y el lado de la cáscara, y no lleva la presión del medio, sino lleva la carga mecánica y el calor del equipo). Carga.

La fuerza de sustentación de la cavidad del aislamiento depende principalmente de la distancia entre las hojas de tubo doble. Cuando la hoja de tubo doble fija se sujeta a la prueba hidrostática del SHELL-lado, puede haber salida en la conexión entre la hoja de tubo interno y el tubo del intercambio de calor. Por lo tanto, al determinar la distancia entre las hojas de tubo doble el espacio mínimo requerido para la observación y la detección de escape debe ser considerado
