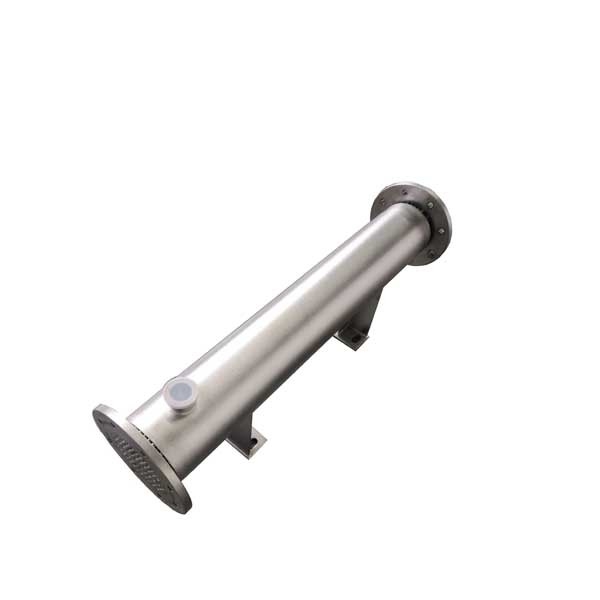

150 cambiador de calor más desapasible doble del condensador de tubo del grado 11.6kw ISO

150 cambiador de calor más desapasible doble del condensador de tubo del grado 11.6kw ISO
150 cambiador de calor más desapasible doble del condensador de tubo del grado 11.6kw ISO 150 cambiador de calor más desapasible doble del condensador de tubo del grado 11.6kw ISO

Ampliación de imagen :  150 cambiador de calor más desapasible doble del condensador de tubo del grado 11.6kw ISO

Datos del producto:
Lugar de origen: Henan
Nombre de la marca: MKIMM
Certificación: ISO
Número de modelo: MKIMM
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: bargain
Detalles de empaquetado: Caja de madera
Tiempo de entrega: 15days
Condiciones de pago: T/T, L/C, Paypal, Alipay, unión del oeste y así sucesivamente
Capacidad de la fuente: 25 cada meses

150 cambiador de calor más desapasible doble del condensador de tubo del grado 11.6kw ISO

descripción
Informe de prueba de la maquinaria:: No disponible Estructura:: Cambiador de calor del tubo, bobina en cáscara
Dimensión (L*W*H):: Opciones múltiples Gama de temperaturas de trabajo:: -50~150℃
bobina: Tubo de cobre aletado de la pared doble Embalaje: plataforma, cajón, cajas de la madera contrachapada
Saliente-inspección video:: No disponible Garantía de los componentes de la base:: No disponible
Alta luz:

condensador de tubo doble de 150 grados

,

condensador de tubo doble 11.6kw

,

Un cambiador de calor más desapasible del ISO

Cambiador confiable y seguro de la eficacia alta de tubo doble de la hoja de calor



Descripción

El cambiador de calor de la hoja de tubo doble es principalmente conveniente para los lugares en donde el uso mezclado de los medios del lado de la cáscara y del lado del tubo se prohíbe estrictamente. Hay también una creencia que el cambiador de calor de la hoja de tubo doble se puede utilizar en ocasiones donde está grande la diferencia media de la presión entre el tubo y el lado de la cáscara, y un medio se diseña para ser añadido a la cavidad entre las hojas de tubo internas y externas para reducir la presión media entre el tubo y los lados de la cáscara. presión diferenciada. Actualmente, el cambiador de calor de la hoja de tubo doble tiene ventajas obvias en la prevención del flujo cruzado de medio en el tubo y el lado de la cáscara.





Parámetro

Modelo Capacidad Corriente Extemal y dimensiones de la instalación Freón hacia fuera Freón adentro Agua In/Out N.W
  Kilovatio ³ /h de m Porque C D E F G H R L a1 a2 a3 Kilogramo
5.0DKG 11,6 2,0 660 170 90 500 130 400 60 200 35 35 22 19 50 29
8.0DKG 18,6 3,2 950 170 90 790 190 600 60 200 35 35 28 19 50 36
10DKG 23,2 4,0 1180 170 90 1020 350 600 60 200 35 35 28 19 50 40
12DKG 27,9 4,8 900 200 90 740 160 600 60 200 40 40 28 22 50 48
15DKG 35,0 6,0 1110 200 100 940 150 800 60 200 40 40 28 22 63 54
20DKG 46,5 8,0 1420 200 100 1250 370 800 60 200 43 43 38 22 63 64
25DKG 58,1 10,0 1460 225 100 1290 250 1000 60 260 200 43 43 38 28 63 78
30DKG 69,7 12,0 1360 250 100 1190 200 1000 60 260 53 53 38 28 63 95
40DKG 93,0 16,0 1720 250 110 1540 300 1200 60 260 5353 54 28 75 115
50DKG 116,3 20,0 2120 250 110 1940 500 1200 60 260 53 53 54 28 75 136
60DKG 139,5 24,0 2030 280 110 1850 500 1200 60 260 65 60 76 38 75 168
70DKG 162,8 28,0 2340 280 120 2150 500 1500 60 260 65 60 76 38 90 188
80DKG 186,0 32,0 2100 315 120 1910 350 1500 60 300 70 70 76 38 90 222
90DKG 209,3 36,0 2300 315 120 2110 500 1500 60 300 70 70 89 38 90 242
100DKG 232,6 40,0 2530 315 120 2340 650 1500 60 300 70 70 89 38 90 262





Comparación del cambiador de calor de la hoja de tubo doble y del solo cambiador de calor de la hoja de tubo

El más de uso común de los solos cambiadores de calor de la hoja de tubo es ése además del lacre y la salida de los pernos de la junta y de las juntas de reborde, allí es también grietas de los escapes y de la soldadura del tubo en la hoja de tubo. La mayor parte de la salida de la boca en la placa de tubos del solo cambiador de calor de la hoja de tubo está en el arco de recepción de soldadura, y el gas no se lanza limpio y hay ampollas durante el arco de recepción de soldadura. El cambiador de calor de la hoja de tubo doble tiene hojas de tubo doble internas y externas. Si los escapes del orificio de la hoja de tubo interno, la hoja de tubo externa también se protegen. En el exterior de la cavidad formada entre las placas, no hay medio o medio en la cavidad, y la presión es pequeña y la condición de la tensión es mejor que la del cambiador de calor de tubo único de la placa. Además, la prueba de presión del cambiador de calor de la placa del doble-tubo se debe realizar a través de los dos tubos interiores del lado del tubo. La cavidad entre las hojas de tubo internas y externas a ambos lados del lado de la cáscara entre las placas) la prueba de presión del solo cambiador de calor de la hoja de tubo se debe presionar 2~3 veces (lado de la cáscara del lado del tubo o cabeza flotante del lado de la cáscara del lado del tubo pequeña).

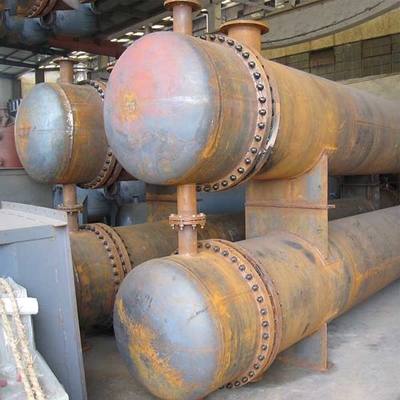

cambiador de calor de la hoja de tubo doble

cambiador de calor de la hoja de tubo doble
