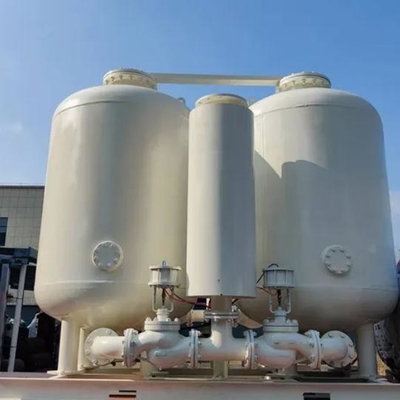

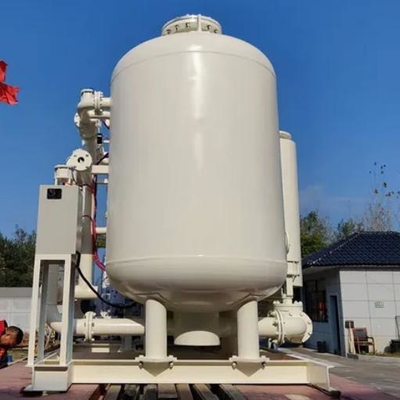

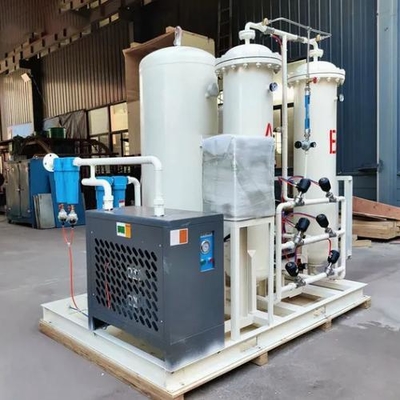

150m3 300m3 Capacidad de la planta de generadores de oxígeno VPSA
Descripción del producto
VPSA (Vacuum Pressure Swing Adsorption) oxygen production equipment utilizes advanced adsorptive gas separation technology to efficiently produce oxygen with purity levels ranging from 80% to 95% by separating nitrogen and moisture from the air.
Este equipo juega un papel vital en varias industrias, incluida la producción de acero, fabricación de fibra de vidrio, procesamiento de materiales especiales, fabricación de papel, tratamiento de aguas residuales, producción de cemento,Cerámica, hornos de vidrio, fundición no ferrosa y reciclaje de residuos sólidos.
El equipo de producción de oxígeno GNEE VPSA es una solución energéticamente eficiente y respetuosa con el medio ambiente.
- Ahorro de energía del 8 al 12% gracias a un diseño optimizado de bombas de aire y vacío
- Funcionamiento con bajo ruido
- Sistema de control inteligente
- Reducción de los costes generales de producción de oxígeno
Parámetros del producto
| Modelo |
Planta de oxígeno VPSA |
| Flujo de oxígeno (conversión de pureza del 90%) Nm3/h |
200 |
500 |
1100 |
2150 |
4500 |
6500 |
| Pureza del producto (máxima) en % |
94 |
94 |
94 |
94 |
94 |
94 |
| Potencia total del motor de proceso en kW |
132 |
250 |
560 |
1000 |
1800 |
2500 |
| Válvulas |
Las demás: |
6 kV/10 kV |
6 kV/10 kV |
6 kV/10 kV |
6 kV/10 kV |
6 kV/10 kV |
| Diseño m*m |
15*10 |
20*10 |
20*10 |
25*15 |
30*25 |
40*25 |
| Diseño general |
25*15 |
25*20 |
25*20 |
30*30 |
40*30 |
40*40 |
Flujo del proceso del producto
El aire de alimentación es presurizado a través del soplador y pasa a través de un enfriador de agua para reducir la temperatura antes de entrar en el balanceador de aire.el aire de alimentación fluye hacia el adsorbente a través del sistema de conmutación.

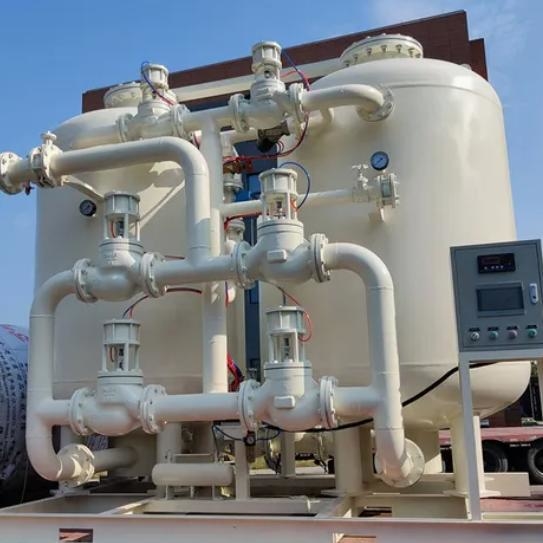

El sistema de conmutación consta de:
- Valvas de mariposa con interruptor neumático
- Válvulas de regulación manual para mariposas
- Red de tuberías
Las válvulas de interruptor neumático están controladas automáticamente por un controlador programable,que envía señales eléctricas para activar las válvulas solenoides que entregan aire del instrumento a los cilindros de las válvulas de interruptor neumáticos.
Dentro del adsorbente, el aire del proceso pasa primero a través de alumina activada para eliminar la humedad, luego fluye a través de tamizes moleculares que adsorben selectivamente el nitrógeno,que permite que el oxígeno pase y se recoja como producto.
Cuando los tamizes moleculares se acercan a la saturación de adsorción, se logra la regeneración a través de la evacuación.El sistema utiliza dos lechos de adsorción que funcionan alternativamente para garantizar la producción continua de oxígeno.
